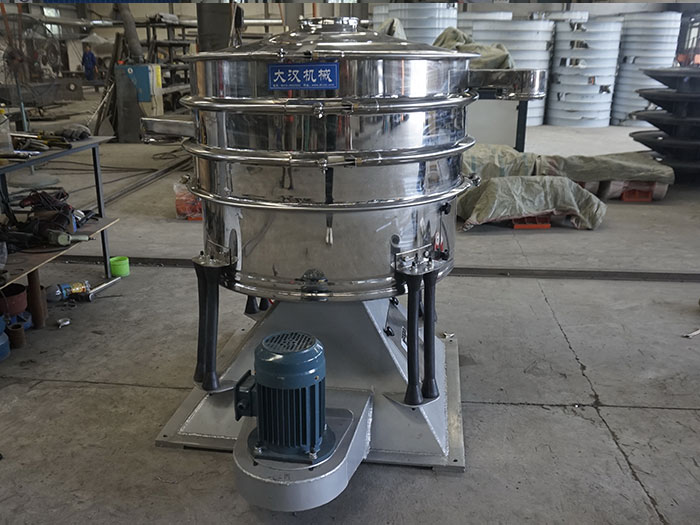

摇摆筛产品简介

摇摆筛也属于精细筛分设备的一种，它的基本的回转运动与人工非常相似，它是根据多层叠加原理设计开发出来的产物，模仿了人类的手工动作和过程的筛机设备。





摇摆筛分为哪些类型？

摇摆筛有圆形摇摆筛、方形摇摆筛、超声波摇摆筛三种类型。

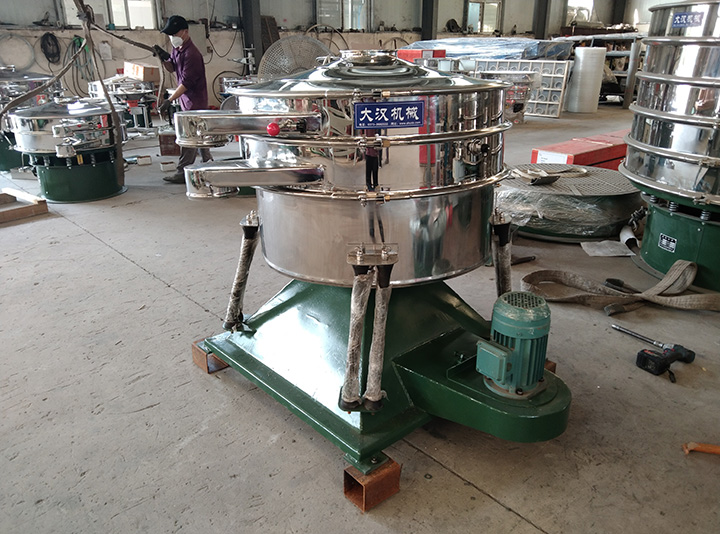

圆形摇摆筛模拟人工筛分的三维圆周运动，让物料在筛面做长距离螺旋移动。它动作温和，最适合处理奶粉、精制糖、金属粉末这种形状规则、易碎、高附加值的颗粒。优点是筛分精度高，动作很温和，可以1-5层叠加筛网，占地面积小，密封性好，适合精细化工和食品医药车间。

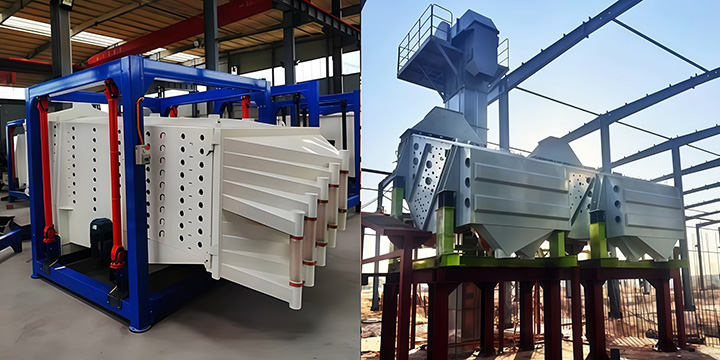

方形摇摆筛也叫平面往复筛，采用接近水平的往复旋转运动。其特点是筛面宽、流程长，物料在入料口处呈圆周运动以快速分散，在中段变为椭圆运动，最后在出料口变为近似直线运动。这种设计让物料在筛网上停留时间更久，极大地提升了透网率和处理量。它专为海量处理设计，是精制盐、石英砂、化肥、粮食等大宗物料的首选。其核心优势是单位面积产量极大，且对厂房地基的动负荷小，适合大规模连续工业生产。

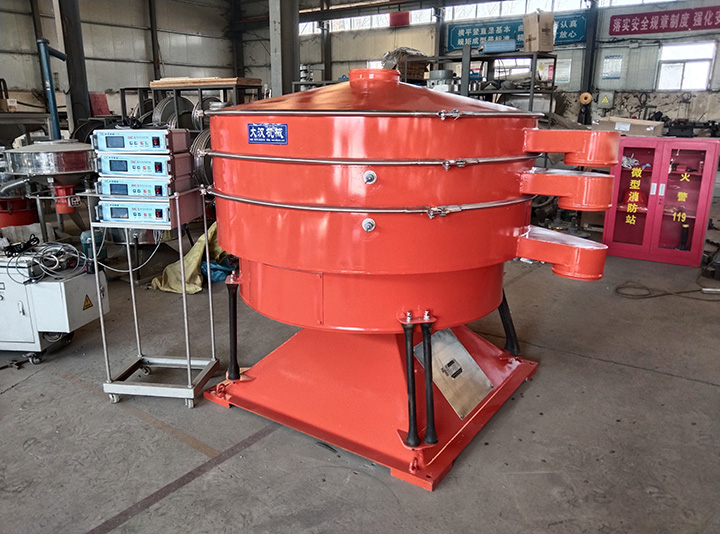

超声波摇摆筛是在圆形摇摆筛的基础上，在筛网表面叠加了一个高频低振幅的超声振动波。这个高频振动使物料处于微悬浮状态，从根本上解决了普通筛分机无法处理的物理难题。它不改变摇摆筛原本的低速柔和轨迹，但通过电能转化有效地剥离了微粉间的附着力。它适合筛分强吸附、易结团、有静电的粉末，比如石墨、碳化硅、400目以上细粉。其核心优势是彻底解决堵网问题，在保持高精度的同时，让微细粉末的产出效率提升数倍。

摇摆筛优势

摇摆筛筛分精度高，筛分方式温和不伤料；可以多层叠加筛网，将一种物料分成2-6个规格，筛分精细；由于是全封闭结构，粉尘不飞扬，运行频率低，噪音比传统振动筛小很多。

筛分效率高，是普通圆筛的筛分5-10倍

由于结构设计独特，筛分产量相对较大

摇摆筛的运转速度属于低速运转，因此使用寿命较长

设备安全，减少维修成本，筛分噪音低

仿人工摇动，筛分精细

摇摆筛工作原理

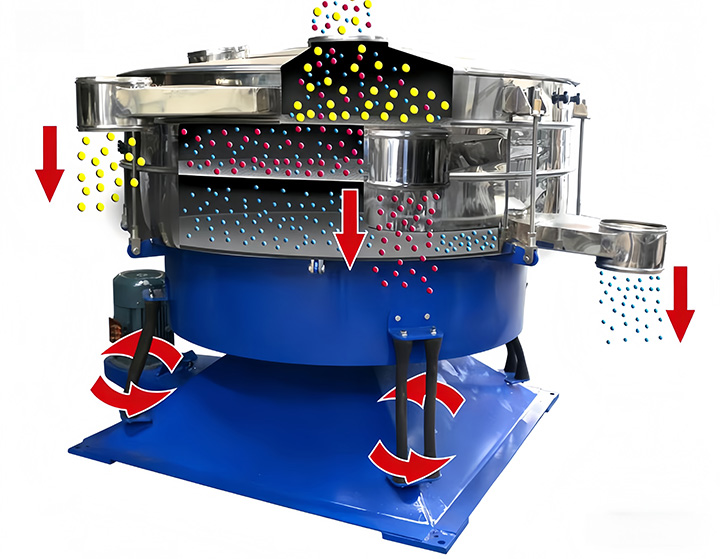

摇摆筛的摇摆运动为沿径向的位移和以此位移为轴的圆周运动的合成（螺旋运动），即可调节偏心距的激振器生产了非线性的三维运动，物料也产生同样的近似与手动摇摆动作，从而达到筛分的目的；特别适合对目前筛分处理量要求较高的物料以及易堵网的物料筛分。

摇摆筛技术参数

型号	有效筛分直径（mm）	有效筛分面积（㎡）	筛面斜角（°）	层 数（s）	功 率（kw）
GFBD-600	Φ600	0.21	0-10	1-5	0.75
GFBD-1000	Φ1000	0.66	0-10	1-5	1.1
GFBD-1200	Φ1200	0.98	0-10	1-5	2.2
GFBD-1600	Φ1600	1.81	0-10	1-5	4
GFBD-2000	Φ2000	2.80	0-10	1-5	5.5
GFBD-2400	Φ2400	4.15	0-10	1-4	5.5
GFBD-2600	Φ2600	5.31	0-10	1-4	5.5
GFBD-3200	Φ3200	7.50	0-10	1-4	11



摇摆筛适用范围

摇摆筛广泛用在食品医药、精细化工、矿粉、塑料与橡胶再生行业。

可对食品行业的糖、食盐、奶粉、可可粉、咖啡粉、脱水蔬菜、香料/花椒调味品、淀粉、谷物颗粒进行筛分；

可对医药化工行业的中药粉、维生素、微丸颗粒、抗生素、化学助剂、树脂粉、洗涤剂进行筛分；

可对矿粉行业的球形铝粉、铜粉、钨粉、合金粉末、玻璃粉、石英粉、氧化铝、耐火材料、磨料进行筛分；

可对塑料和橡胶行业的PE/PP/PVC塑料颗粒、橡胶粉、色母粒、再生塑料切粒、塑料助剂进行筛分。
